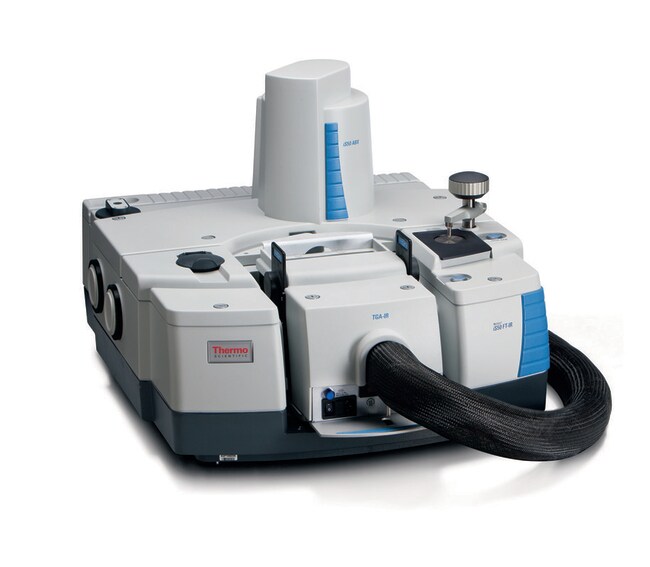

TGA-IR-Modul für Nicolet™ FT-IR-Spektrometer

Verfahren wie Fehleranalyse, Prozessvalidierung und Konkurrenzmusteruntersuchungen erfordern oft, dass eine Probe deformuliert wird, um Komponenten zu identifizieren und Verarbeitungsunterschiede zu erkennen. Die Kombination des leistungsstarken TGA-IR-Moduls und der Thermo™ Scientific™ OMNIC™ Mercury TGA-Software zur Datenerfassung aus Echtzeitreihen bietet eine hervorragende Gasanalyse für die Routine und Forschungsarbeiten. Mit der Verwendung des OMNIC Mercury TGA-Algorithmus können Sie die Analyse Ihrer TGA-IR-Daten erheblich beschleunigen und vereinfachen.

Optik und Hardware

Modul

Die kompakte, flexible Bauweise passt in den Probenraum eines Thermo Scientific™ Nicolet™ 380, Thermo Scientific™ Nicolet™ 6700/8700, Thermo Scientific™ Nicolet™ iS™10 oder Thermo Scientific™ Nicolet™ iS™50 FT-IR-Spektrometers oder des zusätzlichen Probenraummoduls (Auxiliary Experiment Module, AEM). Das Modul ist zur einfachen Montage auf einer Probenraum-Grundplatte vorjustiert.

Zelle

Die Durchflusszelle aus vernickeltem Aluminium mit einer Pfadlänge von 10 cm ist für optimale Flusseigenschaften und einen hohen optischen Durchsatz ausgelegt. Das gesamte Zellvolumen beträgt 22 ml, passend zu den typischen TGA-Spülflussraten von 35 bis 100 ml/min. KBr- oder ZnSe-Fenster stehen zur Auswahl. Der höchste optische Durchsatz und Spektralbereich wird mit KBr-Fenstern erreicht.

Temperaturregelung

Integrierte digitale Temperaturregler zur individuellen Temperaturregelung für Durchflusszelle und Verbindungskapillare; wählbar von Raumtemperatur bis 300 °C.

Verbindungskapillare

Eine mit Glas ausgekleidete Edelstahl-Verbindungskapillare wird direkt an das TGA-Ofenrohr angeschlossen, wodurch eine vollständig inerte Passage von entstandenen Gasen in die Gaszelle ermöglicht wird. Die Bauweise der Verbindungskapillare verhindert kalte Stellen, die dazu führen können, dass Proben in der Verbindungskapillare kondensieren. Die Verbindungskapillare ist in der Standardlänge von 152 cm (5 Zoll) oder einer optionalen Länge von 244 cm (8 Zoll) erhältlich. Das Schlauchmaterial weist einen Außendurchmesser von 1/8 in. und Standard-Klemmverschraubungen auf.

Detektor

Ein DTGS-Detektor wird für typische TGA-IR-Experimente empfohlen; er bietet eine ausgezeichnete Empfindlichkeit, einen Spektralbereich von 7800 bis 350 cm-1 und die beste Linearität für die quantitative Analyse; ein optionaler MCT-Detektor steht für die Hochgeschwindigkeitsanalyse von entstandenen Gasen (EGA) zur Verfügung.

Physikalische Eigenschaften

Stromversorgung

120 V, 3 A, 60 Hz oder 240 V, 1,5 A, 50 Hz (nur TGA-IR-Modul und Verbindungskapillare)

Abmessungen des TGA-IR-Moduls

255 mm × 391 mm × 237 mm (10,0 in. B × 15,4 in. T × 9,3 in. H)

Gewicht

6,0 kg (13,3 lb) – Modul 1,8 kg (4 lb) – 1,5 m (5 ft.) lange Leitung 2,9 kg (6,4 lb) – 2,5 m (8 ft) lange Leitung

TGA-Kompatibilität

Das TGA-IR-Modul ist kompatibel mit den meisten TGA-Instrumenten, die mit der Option für entstandene Gase ausgestattet sind. Für eine Prüfung der Kompatibilität wenden Sie sich bitte an Ihren Thermo Scientific Ansprechpartner vor Ort.
